一、電加熱導熱油爐的工作原理及用途：
電加熱導熱油爐是采用電熱方式，以導熱油為載熱體，利用循環油泵強制閉路液相循環將熱能輸送給用熱設備后，再返回電加熱導熱油爐爐體內加熱的一種直流式特種工業爐,可滿足生產流程中設定的工藝溫度以及高精度控溫的要求,是一種新型環保的熱能轉換設備，可廣泛用于電子、輕紡、化工、印刷、食品、包裝等行業，是電力富余和環保要求較高的地區理想的供熱設備。

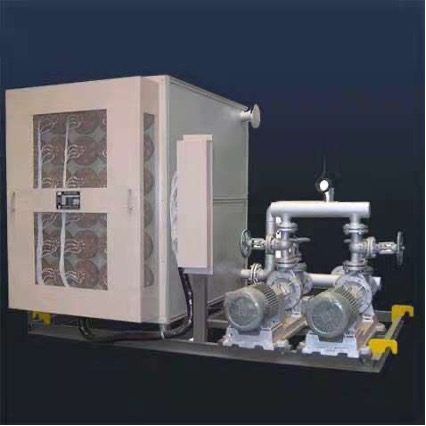

二、電加熱導熱油爐主要由電加熱導熱油爐爐體主機、供熱系統，電器控制系統三大部份組成。
供熱系統的輔機由膨脹槽、貯油槽、熱油循環泵、注油泵、油過濾器、油氣分離器等組成。
電器控制系統由電器控制柜及其檢測、顯示儀表等組成。
注：電加熱導熱油爐及系統的安裝必須到當?shù)刭|(zhì)量技術監督部門辦理相關手續，并只能讓具有相應安裝資格的施工單位進行。
三、電加熱導熱油爐主機介紹：

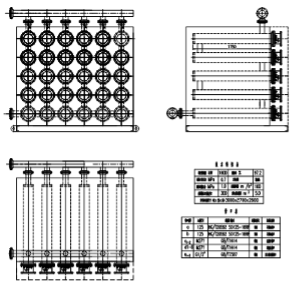

電加熱導熱油爐爐體主機為管架式方形結構，內部有電加熱器元件，電加熱器接線箱，電加熱導熱油爐爐體主機，型鋼框架，保溫材料，外包鐵皮構成。
為保證電加熱導熱油爐爐體主機合格，電加熱導熱油爐的設計圖紙經江蘇省級質量技術監察局審查通過，滿足該產品符合《有機熱載體爐安全技術監察規程》及鍋爐行業相關標準。
對電加熱導熱油爐爐體主機進行無損探傷檢查（目測檢查、射線檢查、超聲波檢查、磁粉檢查、液體滲透檢查、）按《ALHZ-CS157.11》標準進行氣密性試驗，產品經常州市質量技術監察局鍋檢科監檢通過，提供常州鍋檢所特檢院頌發的驗收合格證書。
四、電加熱器元件及接線箱介紹：
電加熱器工作原理：管道中的導熱油在壓力作用下進入電加熱器進口，沿著電加熱器內部特定的散熱熱力學原理設計的路徑，帶走電熱元件表面散發出的大量熱量，在電加熱器出口得到滿足工藝要求的液體溫度。
電加熱器結構說明：
電加熱器為臥式結構，由加熱區、散熱區與接線腔室三部分組成。
加熱區是電加熱器的主體，其內部設有均勻布置的U型管狀高密度集束式電熱元件，出口測溫、超溫報警熱電偶以及折流板等，進入電加熱器的流體在加熱區內被電熱元件直接加熱，散熱區位于加熱區與接線腔室之間，主要作用是隔絕加熱區的熱氣體進入接線腔室內，以防止電熱元件接線柱長期在高溫條件下使用，性能發生改變。電熱元件的電源接線及分組全部在接線腔室內完成，并確保接線腔室內溫度≤70℃。
電熱管匯集法蘭采用20Ⅱ，通過與電熱管襯套管焊接使電熱管固定，并成為有機熱載體爐受壓體的一部分。
A、電熱元件的制作，發熱體相互間，管內連接導體相互間以及它們與金屬管的間距大于2mm，管內連接導體與發熱體之間采用壓接或硬釬連接并按GB3836.3-2000表1和表3規定***小電氣間隙和***小爬電距離，金屬管末端的管口采用絕緣材料，并進行充分的絕緣處理和防潮處理，按相關要求進行型式試驗。
B、電熱管必須承受下列試驗
（a）以1.1倍額定電壓，額定頻率通電1分鐘、斷電4分鐘為一周期，重復試驗2000次，承受1分鐘下列交流電壓的介電強度試驗：2E＋1000（2×電加熱器的額定電壓＋1000V）***低1760V，按2000V進行高壓測試。
（b）以1.1倍額定電壓、額定電流通電5分鐘，斷電狀態，全部浸入水中25分鐘為一周期重復試驗50周期后，在大氣中放置40分鐘，再承受1分鐘，所示交流電壓1800V的高壓試驗。
（c）在＋40±5℃相對濕度為90±5％的溫?zé)嵯渲蟹胖?4小時后，立即擦去表面潮氣，用500伏兆歐表測量帶電部分與非帶電部分之間的電阻值，須不小于10兆歐。
（d）在額定工作電壓下，元件的額定功率允許偏差+5％。
（e）在冷態（室溫）時，元件的絕緣電阻不得低于500MΩ。
（f）元件允許在電壓大于額定值而不大于額定值的1.1倍條件下工作。
（g）元件的其它方面應符合《JB/T2379－93》，管狀電加熱元件技術條件的規定。
（h）電加熱器內部電熱元件要求100％做試驗。
加熱器的電熱元件材料為0Cr18Ni9，法蘭材料為20Ⅱ，1600kW的導熱油加熱器電熱管外徑為φ16，壁厚1.5mm；電熱絲為上海合金廠或相當品牌生產的Ni20Cr80絲，絕緣材料為高溫絕緣氧化鎂粉，在800℃時也能保持很好的絕緣性能。
五、電加熱導熱油爐供熱系統介紹：
電加熱導熱油爐供熱系統由電加熱導熱油爐主機，熱用戶（用熱設備）、膨脹槽、貯油槽、熱油循環泵、注油泵、油過濾器、油氣分離器等設備組成。
電加熱導熱油爐供熱設備功能簡介：
（1） 電加熱導熱油爐爐體主機
電加熱導熱油爐爐體主機是整個系統的主體部分，導熱油由此獲得熱能。爐體為管架式方形結構。
（2） 熱油循環泵
熱油循環泵是導熱油閉路強制循環的動力，要求每臺電加熱有機熱載體爐配置兩臺泵，其中一臺為備用。
（3） 膨脹槽（高位槽）
膨脹槽用作導熱油因溫度變化而產生體積變化的補償，從而穩定系統載熱體的壓頭。同時還可以幫助系統脫水排汽，因此膨脹槽應設置在比系統其它設備或管道***高點高出1.5~2m標高處。正常工作時應保持高液位狀態。
貯油槽（低位槽）
貯油槽主要用來貯存高位槽、爐內和系統排出的導熱油。正常工作時應處于低液位狀態，隨時準備接受外來導熱油。排氣口（呼吸口）應接至安全區，且不得設置閥門。
（4） 注油泵（齒輪泵）：2CY齒輪注油泵，用來向系統補充或抽出導熱油。泵體上箭頭方向應是主軸旋轉方向，也是介質的流動方向。
（5） 濾油器（Y型過濾器）：濾油器用來過濾并清除供熱系統中的異物。
（6） 油汽分離器：
油汽分離器用來分離并排除供熱系統中的空氣、水蒸汽及導熱油的低揮發份，從而確保導熱油在液相無氣、水的狀態下穩定運行。
六、電加熱導熱油爐電控系統簡介
電加熱導熱油爐有完備的運行控制、保護及安全監測裝置。
（1） 設備及儀表操作
a. 電熱元件
電熱元件由開、停按鈕操作，運行時指示燈亮，并設有“自動”和“手動”轉換開關，當轉換到自動位置時，可實現超油溫及進出口壓差異常時自動停爐。
b. 循環油泵
始終保持單機運行，由開、停按鈕操作，運行時指示燈亮，進出口的循環壓力由壓力表監視。工作電流由電流表監視，泵機出現故障時由壓差表報警并停止電熱元件工作。
c. 注油泵
注油泵建議手動操作。
必須先開閥門，后開泵，防止吸空，毀壞齒輪泵。
d. 出口油溫傳感器
傳遞出口油溫，預先根據工藝要求設定上、下溫度值，超過上限時“自動”位的電熱元件停止工作，低于下限值時，電熱元件自動啟動。
e. 回油溫度傳感器
傳遞釋放熱量后回到電加熱有機熱載體爐的油溫。
（2）自動控制
a. 超溫保護
當出口油溫超過設定值時，通過信號停止電熱元件工作，阻止油溫繼續上升，當油溫降到一定數值后，電熱元件又自動啟動。
b. 壓差穩定保護
鍋爐正常運行時，其壓差波動很小，當鍋爐系統及循環泵出現故障后，其壓差都要發生變化，因此當壓差低于設定值時，通過壓差計停止電熱元件工作，保護鍋爐及導熱油。
（3） 總電源
由空氣開關進行總電源的啟、閉操作，有紅燈指示。
注：電加熱導熱油爐電控柜安裝：電氣控制柜位置確定后，按照電器接線圖聯接所有電動機和有關安全檢測顯示線路，在檢查接線正確無誤，并把柜內所有接點都用起子緊一遍，再接通總電源進線，柜殼要有良好的接地。
七、電加熱導熱油爐技術性能參數
