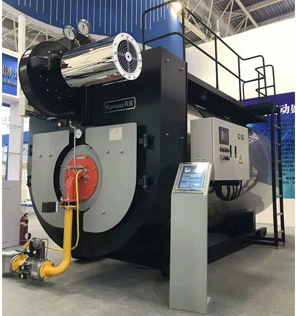

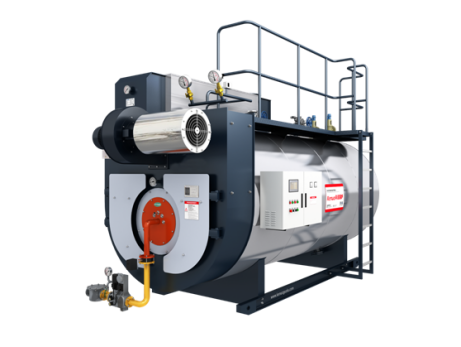

上能超低氮冷凝余熱回收燃?xì)?/span>蒸汽鍋爐
【1】配有***冷凝換熱器，實測熱效率達103%；
【2】選配分體式低氮燃燒器，氮氧化物排放可低于30mg；
【3】PLC可編程控制，輕松實現***集群控制和物流網智能控制；
【4】配置***空氣預熱器，燃料燃盡率高達100%。
上能超低氮冷凝余熱回收燃?xì)?/span>蒸汽鍋爐適用范圍
功率范圍：1t/h～25t/h 適用燃料：天然氣 燃燒方式：微正壓燃燒
低氮解決方案：CAVALLO卡瓦諾變頻分體式低氮燃燒器 + FGR
NOX排放：NOx≤30mg 熱效率：熱效率≥103%
適用范圍：
1. 適用于所有制藥、造紙、煙草、印染、制衣等工業用戶；餐飲、醫院消毒、桑拿中心、洗衣中心等商用途徑；
2. 同時可為汽-水換熱器加熱采暖系統提供熱水、為溴化鋰吸收方式制冷機提供動力。

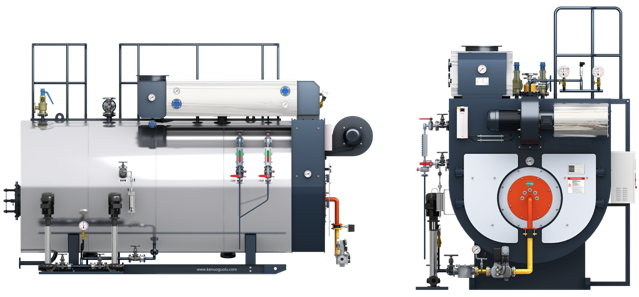

上能超低氮冷凝余熱回收燃?xì)?/span>蒸汽鍋爐概述
上能超低氮冷凝余熱回收燃?xì)?/span>蒸汽鍋爐，采用***率低應力臥式濕背內燃煙氣二回程結構，配置***空氣預熱器和節能冷凝一體機；圓弧形對開爐門設計，運用大爐膛全混合燃燒和***螺紋煙管傳熱；首創低氮耦合，爐內獨有四級低氮燃燒技術，***抑制NOx生成；配置瑞士ABB變頻器，意大利CAVALLO卡瓦諾變頻分體式超低氮燃燒器，7英寸液晶觸摸屏與高性能PLC可編程控制器，實現鍋爐NOx≤30mg的超低排放標準。

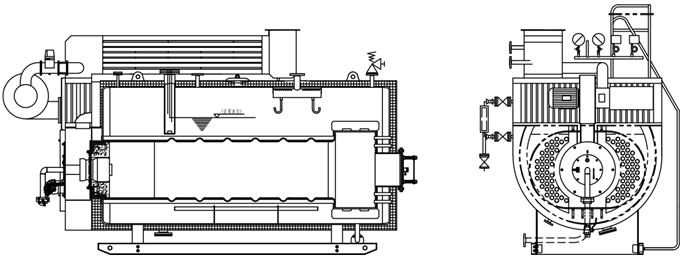

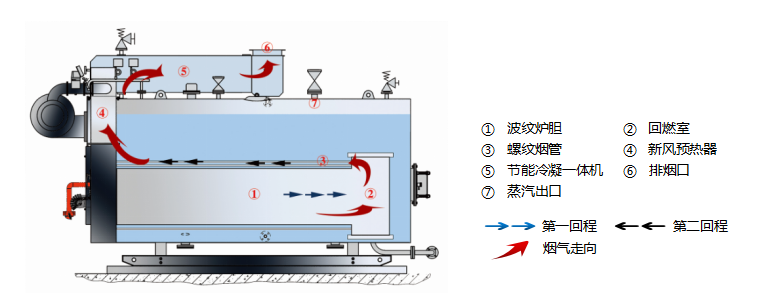

上能超低氮冷凝余熱回收燃?xì)?/span>蒸汽鍋爐工作原理
鍋爐采用大容積全波紋爐膽，濕背式跑道型回燃室，全螺紋煙管對稱且均勻布置在爐膽兩側。Cavallo卡瓦諾變頻分體式超低氮燃燒器提供燃料燃燒，噴出的火焰在爐膽內湍流燃燒。產生的高溫?zé)煔饨?jīng)回燃室折返，進入螺紋煙管，***換熱后，由前煙箱進入空氣預熱器，煙氣逆流換熱，加熱冷空氣；降溫的煙氣順流進入節能冷凝一體機，煙氣逆流通過錯排的硅鎂鋁合金翅片管擴展受熱面，回收煙氣潛熱和顯熱，預熱鍋爐給水溫度，熱量極限回收后的煙氣經煙囪排入大氣。

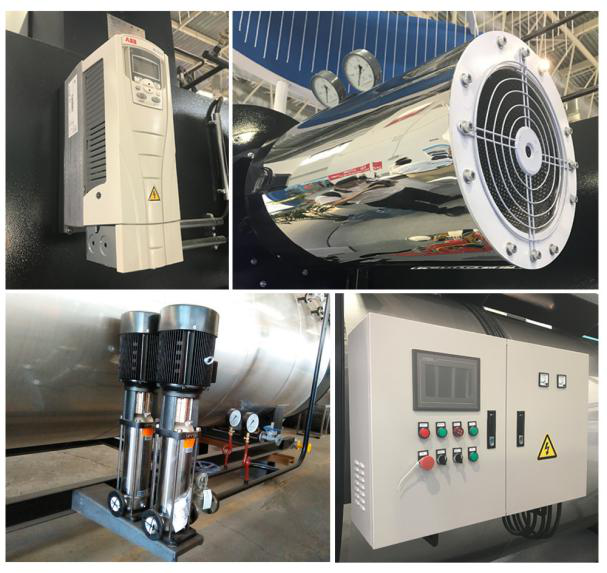

上能超低氮冷凝余熱回收燃?xì)?/span>蒸汽鍋爐性能特點
上能超低氮冷凝余熱回收燃?xì)?/span>蒸汽鍋爐，采用***率低應力臥式濕背內燃煙氣二回程結構，將大量低溫受熱面布置在本體受壓區外，加大蒸汽空間提高蒸汽干燥度，降低鍋爐熱應力，避免鍋爐本體內冷凝腐蝕，從而提高本體熱效率。且注重頂層設計，將鍋爐本體、空氣預熱器、節能冷凝一體機、CAVALLO卡瓦諾變頻分體式超低氮燃燒器、智能控制系統進行***集成。
管路系統簡單可靠，減少安裝占地面積，煙氣通道簡潔流暢。低溫冷凝極限回收燃料的同時，提升鍋爐***大熱效率高達103%，實現30mg超低氮排放。
【1】二回程結構設計
鍋爐優化設計為跑道型回燃室，二回程管束，有效增大蒸汽空間，提高蒸汽干燥度。
【2】超大波紋爐膽
爐水受熱均勻，水位、汽壓更加穩定；
增大燃燒空間，降低火焰溫度，實現NOx≤30mg的超低排放標準。
【3】意大利Cavallo卡瓦諾懸臂式風機及不銹鋼消音器
體積小、重量輕、風壓/風量穩定；增加了消音裝置，超長壽命、超低噪音。
【4】節能冷凝一體機
極限回收煙氣中的顯熱和水蒸汽凝結后的汽化潛熱，提高給水溫度，降低排煙溫度，節省燃?xì)赓M(fèi)用，有效提升鍋爐熱效率高達103%；采用***ND鋼+硅鎂鋁合金纏繞復合翅片管，傳熱性能高，耐腐蝕性強。
【5】空氣預熱器
低溫情況下可快速啟動，迅速加熱空氣；
換熱強度高，抗腐蝕性強；
雙向純逆流換熱模式，瞬間提高空氣溫度，加速燃燒，燃燒效率高達100%。
【6】Cavallo卡瓦諾變頻分體式超低氮燃燒器
意大利Cavallo卡瓦諾超低氮燃燒器，擁有低氧式、分布式、循環式、分級式四級燃燒技術；
結合煙氣再循環西門子FGR技術，實現30mg超低氮排放；
采用瑞士ABB變頻器，實現變頻比例控制燃燒，***節能。
【7】變頻給水
給水穩定；爐水波動小；蒸汽壓力穩定；蒸汽干燥度高
【8】PLC智能控制器
采用7英寸液晶顯示觸摸屏，與高性能可編程PLC控制器***匹配；
具備高低水位/超壓/超溫報警等聯鎖安全防護功能，可有效實時記錄鍋爐運行狀態，***監控鍋爐運行安全。

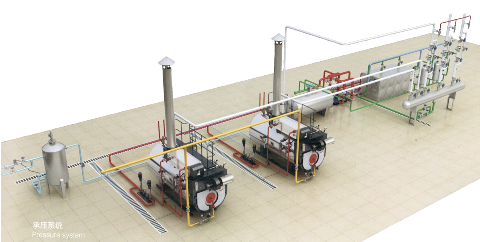

上能超低氮冷凝余熱回收燃?xì)?/span>蒸汽鍋爐供熱系統圖

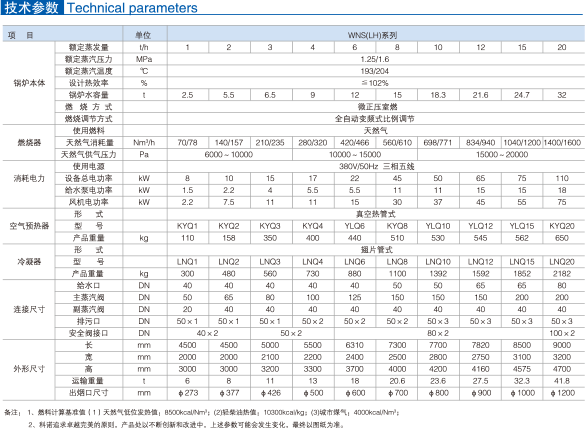

上能超低氮冷凝余熱回收燃?xì)?/span>蒸汽鍋爐技術參數
有關燃?xì)庹羝仩t，冷凝式燃?xì)庹羝仩t，超低氮冷凝余熱回收燃?xì)庹羝仩t的技術性能介紹可咨詢
常州市上能鍋爐有限公司的網站（www.marrysee.com www.czrsgl.com）
聯系電話：0519-82052399
